FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing) - Software berikut ini diberi nama H-DIAG 2.1 Diagnostic Tool. Aplikasi ini merupakan perangkat untuk melakukan diagnostik motor Honda yang dibuat oleh Iquteche Racing.

Software ini akan membantu anda berkomunikasi dengan Engine Control Unit (ECU) dan dengan menampilkan data-data dari ECU pada layar komputer anda. Data-data tersebut yang dapat ditampilkan  adalah merupakan data Real-time dari sensor/switch, serta kesalahan sensor/switch yang terdeteksi ECU.

Mulai dari data kesalahan yang sedang terjadi maupun data yang masih tersimpan dalam memori ECU. Diagnostic tool ini juga memiliki fasilitas untuk melakukan re-set atau menghapus data-data kesalahan yang tersimpan di ECU dengan mudah (Clear DTC).

Jika anda membeli software ini dipasaran, H-Diag Diagnostic Tool dibaderol dengan harga di sekitar 900 ribuan.

H-Diag Diagnostic Tool untuk sepeda motor Honda kesayangan anda.

1. Software Installation

-Link download software H-Diag disini: H-Diag_setup silahkan klik saja.


Figure 1.2 - Installing H-Diag

2. Anda memerlukan USB Drive Installation juga.

A. Operating System Windows 7
- Silahkan Sambungkan kabel USB pada Honda Diagnostik Tool ke USB Port komputer Anda.
- Kemudian Masuk ke menu "Device Manager" pada komputer anda, kemudian klik pada "Other devices".
- Lalu Klik kanan pada "H-Diag", dan klik pada "Update Driver Software..."


Figure 1.3 - Update Driver Software H-Diag
-Kemudian pilih "Browse my computer for driver software".
-Link download USB Driver disini: usb_driver

Figure 1.4 - H.Diag 1.0 updated

  B. Jika anda menggunakan Operating System Windows 8/10

- Silahkan anda buka "Zadig_2.1.1.exe", jika belum ada, silahkan download dulu, link download disini: Zadig_2.1.1

Figure 1.5 - Zadig 2.1.1

- Kemudian silahkan klik pada "Install WCID Driver", lalu proses meng-update otomatis USB Driver yang belum ter-install akan berlangsung.
Figure 1.6 - Installing Driver

 Silahkan tunggu beberapa saat hingga proses update berhasil. Jika berhasil akan ada pemberitahuan seperti gambar dibawah ini.

Figure 1.7 - Driver Installation: Success

3. Cara Penggunaan Honda Diagnostik Tool

Cara menggunakan software Honda Diagnostic Tool ini sangat mudah. Setelah proses installasi software telah berhasil dilakukan, sialahkan buka software H-Diag dengan double klik shortcut yang ada di desktop komputer Anda.

Silahkan sambungkan USB Drive H-Diag dengan komputer anda, serta kabel DLC H-Diag sambungkan dengan Sepeda Motor Honda Anda.

FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing)
Figure 2.1 - Engine Off (Tampilan awal H-Diag)

Jika soaftware telah terbuka, menu interface seperti diatas akan anda temui. Selanjutnya adalah memilih "Type" sepeda Motor Honda anda.

Tipe sepeda motor yang support adalah dibawah ini:
  • SCOOPY
  • BEAT
  • SPACY
  • VARIO 110
  • VARIO 125
  • PCX
  • SUPRA X
  • SUPRA X AFS
  • REVO AT
  • BLADE
  • VERSA
  • CB 150 R
  • CBR 150
  • CBR 250
  • VARIO 150
  • BEAT POP
  • REVO FI
  • MEGAPRO FI
  • CB 150R NEW
  • SONIC
  • SUPRA GTR
  • CBR 150 K45G
  • CBR 250 NEW
  • CRF 150
  • CRF 250
Setelah anda memilih sepeda motor anda pada menu pilihan yang tersedia. Silahkan putar kunci kontak motor Anda ke posisi ON.

Segera setelah anda melakukannya, software akan berkomnunikasi dengan ECU sepeda motor dan memproses data yang baca untuk ditampilkan.

Jika anda memilih tipe motor yang sesuai, maka pada tampilan H-Diag software akan menampilkan data-data atau parameter pada Sepeda Motor Anda.

FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing)
Figure 2.2 - Engine On (VARIO 110)


Berikut ini adalah Parameter data-data pada saat Sepeda Motor: START.

FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing)
Figure 2.3 - START

Berikut ini data Parameter ketika Sepeda Motor: Running (IDLE)

FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing)
Figure 2.4 - Running (IDLE)

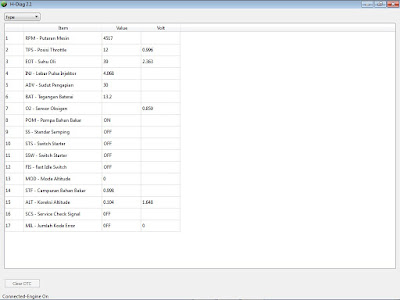

Berikut ini adalah Parameter data ketika Sepeda Motor: Running (Throttle Up)

FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing)
Figure 2.5 - Running (Throttle Up)

Perintah Clear DTC adalah Untuk me-reset atau menghapus kode kesalahan (DTC). Anda cukup dengan klik pada tombol "Clear DTC" (sebelah pojok kiri bawah tampilan H-Diag), maka kode kesalahan yang tersimpan pada ECU akan segera dihapus.

Singkatan yang ada pada software H-DIAG Diagnostic Tool ini :
  • ADV: Sudut pengapian (Spark Advance)
  • ALT: Nilai koreksi ketinggian (Altitude)
  • BAS: Sensor kemiringan (Bank Angle Sensor)
  • BAT: Tegangan aki (Battery)
  • DTC: Kode kesalahan/ Error Code (Diagnostic Trouble Code)
  • ECT: Suhu pendingin mesin (Engine Coolant Temperature)
  • EOT: Suhu pelumas/oli mesin (Engine Oil Temperature)
  • EVA: Pengatur saluran evaporator (Evaporator PC Solenoid)
  • FAN: Kipas pendingin radiator
  • FIS: Fast Idle Switch
  • GG: Posisi gigi transmisi
  • IAC: Pengatur putaran stasioner (Idle Air Control Valve)
  • IAT: Pengukur suhu udara masuk manifold (Intake Air Temperature)
  • ANJ: Lama penyemprotan bahan bakar (Injector)
  • MAP: Pengukur takanan udara masuk manifold (Manifold Absolute Pressure)
  • MIL: Menunjukan kejadian DTC
  • MOD: Mode Setting Altitude
  • O2: Pengukur perbandingan campuran udara dengan bahan bakar (Oxygen Sensor)
  • POM: Pompa bahan bakar
  • PR: Pengatur emisi gas buang (Pair Control Solenoid Valve)
  • RPM: Menunjukan putaran mesin
  • SCS: Servis Check Signal
  • SS: Posisi Side Stand
  • SSW: Stater switch actuator
  • STF: Nilai koreksi campuran bahan bakar dengan udara (Short Term Fuel Trim)
  • STS: Starter Switch
  • TPS: Posisi Throttle (Throttle Position Sensor)
  • VSS: Sensor kecepatan (Vehicle Speed Sensor)
Uraian FREE H-DIAG Diagnostic Tool untuk Sepeda Motor Honda (Iquteche Racing) sudah kami ulas dengan lengkap dan detail. Jika anda memilih untuk menggunakan software yang kami bagikan ini, silahkan. Jika pun anda tidak mau, tidak apa-apa, silahkan dicari pada sumber lain.
