Soal PKKR Kelas 11 Semester 2 Pemeliharaan Kelistrikan Kendaraan Ringan

Soal PKKR Kelas 11 Semester 2 Pemeliharaan Kelistrikan Kendaraan Ringan ini dibuat berdasarkan modul-modul berikut ini, antara lain:
  1. Menerapkan cara perawatan sistem penerangan dan panel instrument
  2. Menerapkan cara perawatan sistem Air Conditioning (AC)
  3. Menerapkan cara perawatan sistem audio
  4. Menerapkan cara perawatan sistem pengaman
Sobat sebaiknya memahami materi PKKR kelas XI tersebut terlebih dahulu. Dimana tujuannya adalah mempermudah menjawab semua soal berikut ini.

Bisakah sobat bayangkan, dalam menjawab soal tidak menguasai materi-materi diatas? Apa yang terjadi? Yaitu menjawab soal dengan sembarangan dan asal tebak.

Soal PKKR kelas 11 semester 2

Soal ini dibagi menjadi dua jenis, yakni soal pilihan gandan dan soal essay, berikut selengkapnya:

Soal Pilihan Ganda

Pilihlah satu jawaban yang paling benar!
1. Sistem penerangan utama mobil yang memiliki fungsi untuk menerangi jalan didepan kendaraan agar pengemudi kendaraan dapat dengan jelas melihat kondisi arah jalan adalah:
a. Lampu kepala (head lamp)
b. Lampu tanda belok (turn signal lamp)
c. Lampu kabut (fog lamp)
d. Lampu DRL (daytime running light)
e. Lampu darurat (hazard lamp)

2. Sistem penerangan atau lampu yang diletakkan di bagian bumper kendaraan bagian bawah agar berdekatan dengan jalan dan berfungsi untuk menembus kabut yang menyelimuti jalan adalah:
a. Head Lamp
b. Fog Lamp
c. Daytime Running Light
d. Hazard Lamp
e. Turn Signal Lamp

3. Sistem penerangan pada kendaraan yang memiliki fungsi untuk menandai kendaraan supaya terlihat jelas oleh pengguna jalan lain, walaupun pada saat siang hari adalah:
a. Lampu kepala (head lamp)
b. Lampu tanda belok (turn signal lamp)
c. Lampu DRL (daytime running light)
d. Lampu kabut (fog lamp)
e. Lampu darurat (hazard lamp)

4. Sistem penerangan yang berfungsi sebagai lampu isyarat atau lampu tanda bahwa kendaraan akan belok ke arah kiri atau kanan adalah:
a. Daytime running light
b. Fog lamp
c. Turn signal lamp
d. Head lamp
e. Hazard lamp

5. Untuk membuat kedipan pada lampu sein digunakan komponen ...
a. Fuse
b. Relay
c. Fusible link
d. Circuit breaker
e. Flasher


6. Sistem penerangan dan instrumen yang berfungsi sebagai lampu yang menandakan kondisi bahaya atau lampu yang menunjukkan bahwa mobil berada pada kondisi darurat, serta untuk memberikan informasi ke pengguna jalan lain untuk berhati-hati dan memberi prioritas adalah:
a. Hazard Lamp
b. Fog lamp
c. Head lamp
d. Turn signal lamp
e. Daytime running light

7. Sistem air conditioning (AC) terdiri dari komponen mekanis dan komponen elektris, yang termasuk komponen mekanis adalah:
a. Kopling magnet, kondensor, evaporator, katup ekspansi, selang/pipa
b. Kompresor, kondensor, evaporator, katup ekspansi, selang/pipa
c. Kompresor, kopling magnet, evaporator, katup ekspansi, selang/pipa
d. Kompresor, kondensorkopling magnet, katup ekspansi, selang/pipa
e. Kompresor, kondensor, evaporator, kopling magnet, selang/pipa

8. Sistem air conditioning (AC) terdiri dari komponen mekanis dan komponen elektris, yang termasuk komponen elektris adalah:
a. Evaporator, saklar AC, thermostat, motor fan kondensor, relay
b. Kopling magnet, evaporator, thermostat, motor fan kondensor, relay
c. Kopling magnet, saklar AC, thermostat, motor fan kondensor, relay
d. Kopling magnet, saklar AC, evaporator, motor fan kondensor, relay
e. Kopling magnet, saklar AC, thermostat, evaporator, relay

9. Komponen sistem air conditioning (AC) yang memiliki fungsi untuk memompa gas refrigerant (freon) dibawah tekanan dan temperatur tinggi pada sisi discharge (sisi tekanan tinggi) dan menghisap gas bertekanan rendah pada sisi intake (sisi tekanan rendah) adalah:
a. Kondensor (condenser)
b. Evaporator (evaporator)
c. Katup ekspansi (expansion valve)
d. Kompresor (compressor)
e. Kopling magnet (magnetic clutch)

10. Komponen pada sistem AC yang memiliki fungsi untuk mengubah gas refrigerant atau freon yang bertekanan dan bertemperatur tinggi yang telah dipompa oleh kompresor menjadi cair, dengan cara mendinginkan atau membuang temperatur panas dari gas freon adalah:
a. Evaporator (evaporator)
b. Katup ekspansi (expansion valve)
c. Kompresor (compressor)
d. Kopling magnet (magnetic clutch)
e. Kondensor (condenser)

11. Gambar disamping merupakan komponen sistem air conditioning (AC) pada kendaraan, nama dari komponen tersebut adalah:
Soal PKKR Kelas 11 Semester 2 Pemeliharaan Kelistrikan Kendaraan Ringan
a. Receiver-dryer
b. Compressor
c. Condenser
d. Expansion valve
e. Evaporator

12. Alat yang digunakan untuk memeriksa tekanan gas refrigerant (freon) pada sistem air conditioning (AC) adalah:
a. Thermometer
b. Manometer
c. Multimeter
d. Hydrometer
e. Leak detector

13. Komponen sistem audio kendaraan yang berfungsi sebagai alat untuk mengontrol volume audio dan lain-lain yang merupakan inti dari sound system pada kendaraan dinamakan:
a. Sub-woofer
b. Speaker
c. Head unit
d. Antenna
e. Amplifier

14. Komponen sistem audio kendaraan yang biasa disebut sebagai power audio dan merupakan penguat daya elektronik yang memperkuat sinyal audio adalah:
a. Antenna
b. Head unit
c. Speaker
d. Amplifier
e. Sub-woofer

15. Komponen sistem audio kendaraan yang didedikasikan untuk mereproduksi frekuensi audio bernada rendah yang dikenal sebagai bass adalah:
a. Antenna
b. Head unit
c. Speaker
d. Amplifier
e. Subwoofer

16. Dari gambar jaringan sistem audio pada kendaraan disamping, ilustrasi yang ditunjukkan dengan inisial huruf “A” adalah:
a. Speaker
b. Head unit/radio
c. Antenna
d. Battery
e. Amplifier

17. Perhatikan gambar pada soal nomor 16 diatas, ilustrasi yang ditunjukkan dengan inisial huruf “C” adalah:
a. Speaker
b. Head unit/radio
c. Antenna
d. Battery
e. Amplifier

18. Sistem audio kendaraan mengambil sumber arus listrik pada kunci kontak melalui terminal:
a. B
b. IG
c. ACC
d. ST
e. 30

19. Komponen sistem pengaman kelistrikan kendaraan yang gunakan untuk mengamankan komponen-komponen kelistrikan yang lain dari kerusakan dan kebakaran adalah
a. Relay, fusible link, circuit breaker.
b. Fuse, relay, circuit breaker.
c. Fuse, fusible link, relay.
d. Fuse, fusible link, circuit breaker.
e. Breaker point, fusible link, circuit breaker.

20. Gambar disamping merupakan komponen sistem pengaman kelistrikan yang bernama:
a. Fuse tipe cartrige
b. Fusible link
c. Circuit breaker
d. Relay
e. Fuse tipe blade

21. Sekering (fuse) tipe blade jenis mini dan standart dengan kapasitas 10 ampere memiliki kode warna:
a. Merah
b. Hijau
c. Kuning
d. Tidak berwarna
e. Biru

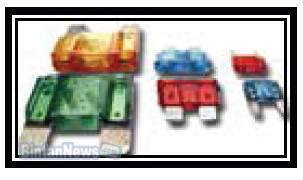

22. Gambar disamping merupakan komponen sistem pengaman kelistrikan yang bernama:
a. Fuse tipe cartrige
b. Fusible link
c. Circuit breaker
d. Relay
e. Fuse tipe blade

23. Sekering (fuse) tipe blade jenis maxi dengan kapasitas 20 ampere memiliki kode warna:
a. Merah
b. Hijau
c. Kuning
d. Tidak berwarna
e. Biru

24. Gambar disamping merupakan wiring digram system klakson pada kendaraan, sekering (fuse) ditunjukkan dengan nomor:
a. 5
b. 4
c. 3
d. 2
e. 1

25. Alat untuk memeriksa defleksi sabuk penggerak alternator dinamakan:
a. Dial indicator
b. Vernier caliper
c. Bore gauge
d. Feeler gauge
e. Belt tension gauge

26. Pemeriksaan kekencangan atau defleksi sabuk penggerak dengan menggunakan SST (special service tool) dengan memberikan tekanan sebesar 10 kg, maka defleksi atau regangan sabuk penggerak sebesar:
a. 7 – 10 mm
b. 10 – 13 mm
c. 13 – 16 mm
d. 16 – 19 mm
e. 19 – 22 mm

27. Pemeriksaan beterai menggunakan battery load tester merupakan pemeriksaan untuk mengetahui:
a. Kebocoran kotak beterai
b. Beban tegangan beterai
c. Kapasitas elektrolit beterai
d. Kebocoran arus beterai
e. Berat jenis elektrolit beterai

28. Hasil pemeriksaan terhadap busi (spark plug) menunjukkan insulator busi terdapat endapan karbon berwarna hitam, kondisi ini menunjukkan:
a. Pengapian terlalu maju
b. Pengapian terlalu mundur
c. Campuran bahan bakar terlalu kaya
d. Campuran bahan bakar terlalu kurus
e. Seal-seal batang katup mengeras

29. Gambar disamping merupakan celah (gap) yang memiliki lebar sesuai dengan spesifikasi sebesar:
a. 0,1 mm – 0,2 mm
b. 0,2 mm – 0,5 mm
c. 0,5 mm – 0,8 mm
d. 0,8 mm – 1,1 mm
e. 1,1 mm – 1,5 mm

30. SST (special service tool) yang digunakan untuk memeriksa saat pengapian adalah:
a. Dwell angle tester
b. Multi tester
c. Leak detector
d. Gasoline pressure tester
e. Timing light tester

Soal Uraian

Kerjakan soal-soal di bawah ini dengan baik!
1. Sistem penerangan dan instrumen terdiri dari beberapa sub-sistem, jelaskan fungsi sistem penerangan dan instrumen berikut ini!
a. lampu utama
b. lampu jarak/lampu kota
c. lampu rem
d. lampu mundur.
e. lampu tanda belok

2. Sistem air conditioning (AC) terdiri dari beberapa komponen pendukung, sebutkan dan jelaskan fungsi masing-masing komponen pada sistem AC!

3. Sistem audio kendaraan terdiri dari beberapa komponen pendukung, sebutkan dan jelaskan fungsi masing-masing komponen pada sistem audio kendaraan!

4. Circuit breaker merupakan salah satu jenis sistem pengaman kelistrikan kendaraan, jelaskan cara kerja pengaman jenis circuit breaker!

5. Sebutkan dan jelaskan prosedur pemeriksaan dan penyetelan saat pengapian (ignition timing) pada mesin empat silinder!

❤❤❤❤❤❤❤❤❤❤

Hasil Penilaian Akhir Semester tidak saja berupa nilai atau angka-angka yang akan mereka lihat di rapor, namun lebih kepada pembentukan karakter. Karakter-karakter unggul ini akan menjadi bekal utama mereka dalam menghadapi tantangan hidup di era milenial. Tujuan akhir dari proses belajar adalah kualitas kompetensi yang baik dan karakter pribadi yang unggul dapat menjadi jembatan untuk meraih cita-cita dan kesuksesan hidup.

Asah terus kemampuan sobat terkhusus pada mata diklat PKKR, Prestasi Penting JuJur yang utama. Semoga sukses.
