Cara Membaca Kode Fuse (sekring) Mobil

Cara Membaca Kode Fuse (sekring) Mobil. Sekring (fuse) adalah salah satu komponen utama di dalam sistem kelistrikan kendaraan yang memiliki peranan yang sangat penting dalam kaitannya dalam upaya melindungi komponen kelistrikan dari kerusakan.

Fungsi fuse (sekring) pada dasarnya adalah melindungi rangkaian bila terjadi arus berlebih

Fuse terbuat dari kawat halus yang memiliki nilai tahanan terhadap panas dengan batas tertentu. Dimana komponen ini akan meleleh dan putus ketika dialiri arus listrik berlebih.

Jadi pada suatu rangkaian kelistrikan, listrik yang mengalir di dalam suatu rangkaian atau yang biasa kita sebut sebagai "arus listrik" kadang mengalirkan arus dalam jumlah yang tidak sesuai. Dalam hal ini melebihi kapasitas standar dari arus yang harusnya mengalir dalam suatu rangkaian.

Baca juga: Cara Memeriksa Sekring (Fuse) pada Mobil AVANZA

Jika arus listrik dalam jumlah berlebih ini sampai ke beban (contohnya lampu) maka akan langsung merusak lampu dan alhasil lampu akan terbakar. Permasalahan inilah yang dapat ditanggulangi dengan penggunaan fuse, sehingga komponen tetap terjaga walaupun terjadi arus berlebih.

Cara Membaca Kode Fuse (sekring) Mobil

Mengingat fungsi fuse tersebut maka sebagai pengguna kendaraan sebaiknya kamu harus tahu beberapa kode fuse berikut dan bagaimana cara membaca kode fuse (sikring), agar ketika terjadi trouble pada rangkaian kelistrikan, kamu dapat mengeceknya terlebih dahulu sebelum memutuskan untuk dibawa ke bengkel.

Kode Sekring pada Kabin Mobil

Kode Sekring

Arti Kode Sekring

POWER

Kode sekring untuk power window

HTR SUB

Kode sekring untuk sistem injeksi bahan bakar multiport/sequential multiport, sistem AC mobil

IG1/BACK

Kode sekring untuk lampu mundur, sistem AC mobil, meter dan sistem starting

ECU IG1

Anti lock brake system, SRS airbag, EPS

(DEF)

Kode sekring untuk defogger kaca belakang

(D/L)

Kode sekring untuk power window

HAZARD

Kode sekring untuk lampu hazard dan lampu sein tanda belok

(CIG)

Power Outlet

ACC

Kode sekring untuk sistem audio, kaca spion luar, shift lock control system

ST

Kode sekring untuk sistem injeksi bahan bakar multiport/sequential multiport, dan starter

FR-FOG RH

Kode sekring untuk lampu kabut sisi kanan

FR-FOG LH

Kode sekring untuk lampu kabut sisi kiri

E/G

Kode sekring untuk  sistem injeksi bahan bakar multiport/sequential multiport, pompa bahan bakar, kipas pendingin elektrik

A/C NO 2

Kode sekring untuk sistem AC mobil

FR WIP

Kode sekring untuk wiper dan washer kaca bagian depan

RR WIP

Kode sekring untuk wiper dan washer kaca bagian belakang



Kode Sekring

Arti Kode Sekring

POWER

Kode sekring untuk power window

HTR SUB

Kode sekring untuk sistem injeksi bahan bakar multiport/sequential multiport, sistem AC mobil

IG1/BACK

Kode sekring untuk lampu mundur, sistem AC mobil, meter dan sistem starting

ECU IG1

Anti lock brake system, SRS airbag, EPS

(DEF)

Kode sekring untuk defogger kaca belakang

(D/L)

Kode sekring untuk power window

HAZARD

Kode sekring untuk lampu hazard dan lampu sein tanda belok

(CIG)

Power Outlet

ACC

Kode sekring untuk sistem audio, kaca spion luar, shift lock control system

ST

Kode sekring untuk sistem injeksi bahan bakar multiport/sequential multiport, dan starter

FR-FOG RH

Kode sekring untuk lampu kabut sisi kanan

FR-FOG LH

Kode sekring untuk lampu kabut sisi kiri

E/G

Kode sekring untuk  sistem injeksi bahan bakar multiport/sequential multiport, pompa bahan bakar, kipas pendingin elektrik

A/C NO 2

Kode sekring untuk sistem AC mobil

FR WIP

Kode sekring untuk wiper dan washer kaca bagian depan

RR WIP

Kode sekring untuk wiper dan washer kaca bagian belakang

Kode Sekring pada Ruang Mesin

Kode Sekring

Arti Kode Sekring

H- LP RH

Kode sekring untuk lampu head lamp kanan

H-LP LH

Kode sekring untuk lampu head lamp kiri

ABS

Kode sekring untuk Anti lock breaking system

EFI

Kode sekring untuk sistem injeksi bahan bakar, pompa bahan bakar

A/C NO.1

Kode sekring untuk sistem AC mobil

TAIL

Kode sekring untuk lampu belakang, lampu plat nomor, lampu kabut depan

HORN

Kode sekring untuk klakson mobil

ECU-B

Kode sekring untuk transmisi otomatis

STOP

Kode sekring untuk lampu interior, lampu rem, sistem kontrol shift lock, sistem injeksi bahan bakar sequential multiport, ABS

BACK UP

Kode sekring untuk sistem diagnostik on board dan  audio

HTR

Kode sekring untuk sistem AC

EPS

Kode sekring untuk electric power steering

RAD

Kode sekring untuk extra fan


Kode Sekring

Arti Kode Sekring

H- LP RH

Kode sekring untuk lampu head lamp kanan

H-LP LH

Kode sekring untuk lampu head lamp kiri

ABS

Kode sekring untuk Anti lock breaking system

EFI

Kode sekring untuk sistem injeksi bahan bakar, pompa bahan bakar

A/C NO.1

Kode sekring untuk sistem AC mobil

TAIL

Kode sekring untuk lampu belakang, lampu plat nomor, lampu kabut depan

HORN

Kode sekring untuk klakson mobil

ECU-B

Kode sekring untuk transmisi otomatis

STOP

Kode sekring untuk lampu interior, lampu rem, sistem kontrol shift lock, sistem injeksi bahan bakar sequential multiport, ABS

BACK UP

Kode sekring untuk sistem diagnostik on board dan  audio

HTR

Kode sekring untuk sistem AC

EPS

Kode sekring untuk electric power steering

RAD

Kode sekring untuk extra fan



1. Buka Kap Mesin Kendaraan

Untuk membuka kap mesin, tarik terlebih dahulu tuas yang terdapat dibawah depan bangku pengemudi.

2. Lepas Penutup Fuse Box
Pada fuse box terdapat penutup dengan pengunci pada kedua sisinya. Untuk melepasnya kamu hanya perlu menekan bagian pengunci tersebut secara bersamaan kemudian tarik ke atas

3. Perhatikan pada bagian dalam dari tutup fuse box
Ketika kamu balik bagian penutup fuse box maka kamu dapat melihat ada keterangan tertera, dimana ini adalah nama nama dari setiap fuse. Bagian keterangan pada penutup ini yang akan menjadi petunjuk bagi mekanik untuk mengetahui setiap fuse yang terhubung ke sistem tertentu, sehingga mempermudah pengerjaan ketika terjadi trouble pada kelistrikan kendaraan.

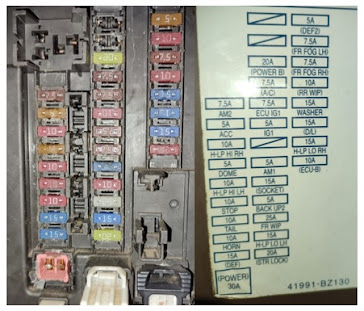

Contoh kode fuse pada kabin mobil
Cara Membaca Kode Fuse (sekring) Mobil

Contoh kode fuse di ruang mesin
Cara Membaca Kode Fuse (sekring) Mobil

4. Mencocokan Nama-nama Fuse
Pada bagian atas dari artikel ini sudah dibahas mengenai kode sekring. Dengan mengetahui kode sekring kamu dapat melakukan pemeriksaan pada rangkaian kelistrikan dengan lebih mudah. Misalnya jika klakson mobil tidak menyala, salah satu yang diperiksa adalah pada bagian fuse. Dengan mengetahui letak dan kode fusenya, kamu dapat menemukan dengan mudah fuse dari klakson. Jika sudah ditemukan kamu dapat memeriksa fuse tersebut dari kemungkinan putus. Dengan demikian kamu dapat menggantinya sendiri di rumah tanpa harus membawa ke bengkel.
